优点
有很多轴承是在安装过程中损坏的，加热方法不当是重要原因之一。如采用烧焊工具加热，会造成轴承变形；采用炉火加热，轴承两面受热不匀；采用油浴加热，会因油质不洁而使轴承污染，噪声增大；采用烤箱加热，太费时间。至于敲打安装，轴承更易受损。
现在最新的技术是使用ZJ20感应加热器，其优点是：
省钱 节电90%，节油100%，节约厂房占地面积70%；
省时 工作效率提高4倍以上，操作人员减少80%；
可靠 加热均匀，绝对清洁，有利于提高装配质量；
安全 绝无火警危险；
环保 无油汽油污染空气，有利于环境改善和工作人员的身体健康。
四、结构与工作原理
结构 ZJ20系列轴承加热器由干式自冷工频感应加热装置（以下简称主机）与控制设备组成。ZJ20X、ZJ20T为移动式结构，其它均为固定式结构。
五、工作原理
1、短路加热 主机为一特殊结构的变压器，可移动的轭铁用以直接穿套轴承或其它被加热工件。工作时，接通主机电源，工件（相当于副边绕组）中感应产生短路电流而被加热。
2、涡流加热 被加热工件与主机的铁芯组成一闭合的磁回路，工作时，工件中通过主机的磁力线产生涡流而被快速加热。

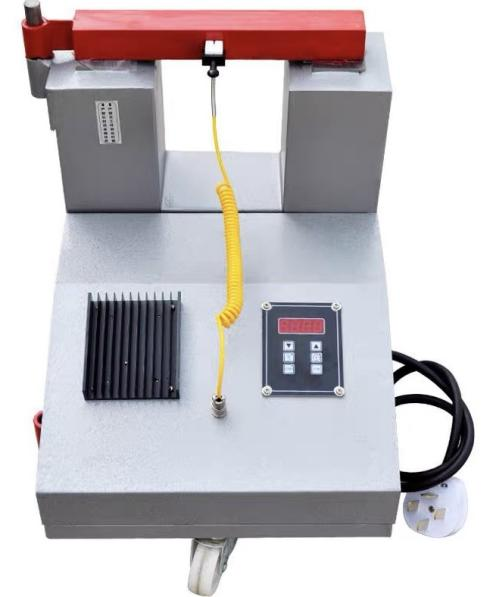

ZJ20X系列轴承加热器
主要技术参数 主要技术参数见表1 轭铁规格见表2。
表1
|
型 号 技术参数 |
ZJ20X-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
||
|
额定功率（ KVA ） |
3.3 |
5.5 |
7.5 |
11 |
13 |
18 |
22 |
||
|
额定电压（ V ） |
220 |
380 |
380 |
380 |
380 |
380 |
380 |
||
|
额定电流（ A ） |
12 |
14.5 |
19.7 |
28.9 |
34.2 |
47 |
58 |
||
|
加热工件 |
内径（㎜） |
30-100 |
85-200 |
120-250 |
150-360 |
180-400 |
内燃机齿圈 |
||
|
最大外径（㎜） |
280 |
360 |
400 |
450 |
500 |
||||
|
宽度㎜ |
115 |
150 |
180 |
200 |
220 |
||||
|
重量（㎏） |
55 |
105 |
120 |
135 |
150 |
180 |
250 |
||
表2
|
型 号 |
轭铁规格 |
尺寸 |
数量 |
适用范围内径（㎜） |
|
ZJ20X-1 |
11 |
20 × 20 |
1 |
30-55 |
|
13 |
40 × 40 |
1 |
55-85 |
|
|
19 |
60 × 60 |
1 |
85-100 |
|
|
-2 |
21 |
70 × 70 |
1 |
85-115 |
|
22 |
80 × 80 |
1 |
115-200 |
|
|
-3 |
31 |
75 × 92 |
1 |
120-250 |
|
-4 |
41 |
75 × 100 |
1 |
150-360 |
|
-5 |
51 |
75 × 125 |
1 |
180-400 |
安装调试
1、将轭铁放置到主机铁芯的端面上。
2、检查插头与插座的接线是否一致，接地应良好，然后将插头插入有控制开关的电源插座上。
3、将功能选择开关拨到手控位置，合上电源，这时红色指示灯亮。
4、按起动按钮，主机通电，这时绿色指示灯亮红灯熄；按停止按钮，红灯亮绿灯熄。至此，调试结束，可投入使用。
操作程序
1、根据轴承的内径，选择相应的轭铁（见表2），将串套上轴承的轭铁放置到主机铁芯端面上，应吻合平正。
2、在加热过程中，用点温计测量轴承内圈端平面处温升。当温升符合要求，看准时间记数，停止加热，移开轭铁，取下轴承即可装配。
3、连续加热同一规格轴承，将功能选择开关拨到时控位置，设定加热时间，当轴承被加热到所设时间即自动关断电源。
4、工作完成后，将功能选择开关拨到停止位置，切断位置。
ZJ20K系列齿轮快速加热器
主要技术参数 快速加热器主要技术参数见表3。
表3
|
技术参数 |
ZJ20K-1 |
-2 |
-3 |
-4 |
-5 |
-6 |
-7 |
-8 |
|
|
额定功率（ KVA ） |
2 . 2 |
3 |
4 |
5. 5 |
7 . 5 |
11 |
15 |
18 |
|
|
额定电压（ V ） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
|
额定电流（ A ） |
6.3 |
7.9 |
10.5 |
14.5 |
19.7 |
29 |
40 |
47 |
|
|
加 |
内径（ mm ） |
10-25 |
10-40 |
10-50 |
10-60 |
30-85 |
50-100 |
60-100 |
70-120 |
|
最大外径（ mm ） |
70 |
80 |
100 |
120 |
300 |
450 |
600 |
800 |
|
|
宽度（ mm ） |
30 |
35 |
35 |
40 |
150 |
170 |
180 |
200 |
|
|
重量（ Kg ） |
45 |
58 |
90 |
145 |
205 |
270 |
300 |
336 |
|
安装调试
1、控制箱及主机分别安装到合适的地方。主机左右方向应水平，前后垂直方向允许向后倾斜不大于3度。
2、安装完成后，在使用前必须按电气原理图复 核，接线是否有误。
3、正确无误后，合上开关，接通电源，此时电压表应有指示。
4、被加热工件放置到主机铁蕊中间活动轭铁的下面，轻轻向下移动，使之与工件吻合（若工件厚度尺寸不变，可调节主机后杠杆桥下面的定位螺钉，使轭铁与工件保持2mm的间距，以方便连续操作）。至此，调试结束，可投入使用。
操作程序
1、按起动按钮，主机通电，时间继电器开始记数，单位为秒，工件被加热。
2、按停止按钮前，看准时间记数，随即取出工件，测量其内径端平面处温升是否符合要求，以便套装。
3、连续加热同一规格的工件，将功能选择开关拨到时控位置，设定加热时间，当工件被加热到所设时间即自动关断电源。
4、工作完成后，将电源开关拨到停止位置，切断电源。
注意事项
外壳接地必须良好!
ZJ20X没放置轭铁、ZJ20K没放置工件前，严禁按起动按钮。
本系列产品的控制电源为AC220V或AC380V，插座与插头的接线应对应一致。
ZJ20X使用应放置平稳，轭铁与主机端面吻合。
轴承加热温升勿超过120℃，以防退火；其它工件最高加热温升不大于300℃。
专用类加热器
ZJ20T 55、67、97系列轴承内圈的拆卸之用。
ZJ20B铁路机车的轮箍、轮心、从动齿轮的热装卸之用。
重型机械的热装配件可参照使用。
柴油机、汽车、拖拉机等生产流水线上的齿轮加热，欢迎特约订购。
