一、用途
HA系列轴承加热器，主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热，通过加热使之膨胀，达到过盈装配的需要。 |

二、结构

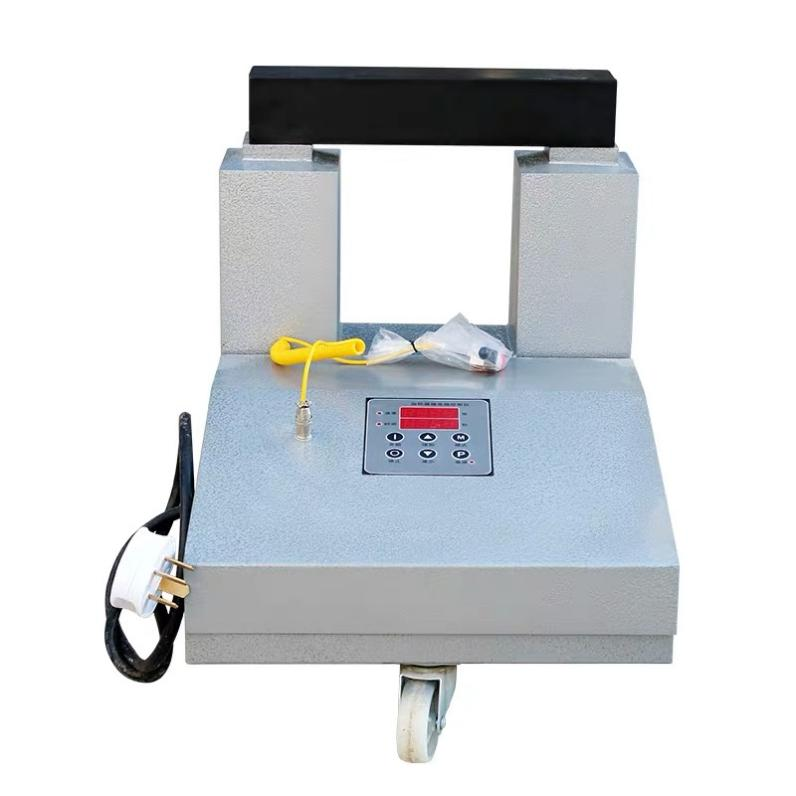

HA系列轴承加热器由主机及控制箱组合一体安装在一手车上，移动式结构，便于现场施工灵活应用，可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。
三、 术参数及性能
|
型 号 项 目 |
HA-1
|
HA-2
|
HA-3
|
|
额定功率
|
2.2KVA
|
3.3KVA
|
5.5KVA
|
|
额定电压
|
220V
|
220V
|
380V
|
|
额定电流
|
10A
|
12A
|
15A
|
|
控制方式
|
温控
|
温控
|
温控
|
|
最高加热温度
|
300 ℃
|
300 ℃
|
300 ℃
|
|
加热工件
|
内径
|
Ф30-70 ㎜
|
Ф 70-100 ㎜
|
Ф100-200 ㎜
|
|
外径
|
最大 Ф 250 ㎜ |
最大 Ф 360 ㎜
|
最大Ф 440 ㎜
|
|
宽度
|
110 ㎜
|
115 ㎜
|
140 ㎜
|
|
重 量 |
45 ㎏
|
55 ㎏
|
80 ㎏
|
|
退磁效应
|
残磁≤ 1.0mT
|
四、 附轭铁一览表
|
型 号 |
轭铁规格 |
尺寸 ( ㎜ ) |
数量 |
适用范围（加热工件内径㎜） |
|
HA-1
|
14
|
20 × 20
|
1
|
Ф30-55
|
|
15
|
40 × 40
|
1
|
Ф55-85
|
|
HA-2
|
18
|
50 × 50
|
1
|
Ф70-85
|
|
19
|
60 × 60
|
1
|
Ф85-100
|
|
HA-3
|
22
|
70×70
|
1
|
Ф85-115
|
|
23
|
80×80
|
1
|
Ф115-200
|

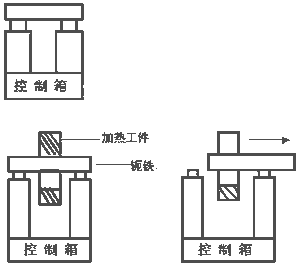

 轴承加热器工作示意图 |
|
|
|
轴承加热器操作程序 |
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好，通电后用测电笔测试。
4、按动启动按钮，主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电，停止加热。
7、根据不同规格的轴承或其它工件，选择不同的轭铁套上，将此轭铁 放在主机的顶端面上，应吻合平整。
8、加热时，应将传感器插入“传感插座”，并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度，将会自动关断电源或按一下停止开关。
10、停止加热后，轭铁向左或向右移动，取下轴承后将轭铁再放回主机顶端。
11、如果重复使用，不间断地加热轴承，只需要将所加工的轴承再套进轭铁，按一下启动按钮即可。 |
|
轴承加热器安装调试 |
1．将轭铁放置到主机铁芯的端面上；
2．检查插头与插座的接线是否一致，接地应良好，然后将插头插入有控制开关的电源插座上。
3．将功能选择开关拨到手控位置，合上电源，这时红色指示灯亮。
4．按起动按钮，主机通电，这时绿色指示灯亮红灯熄；按停止按钮，红灯亮绿灯熄。至此，调试结束，可投入使用。 |
|
轴承加热器注意事项 |
1、供电电源的接地线必须良好。
2、主机未放置轭铁前，严禁按启动按钮开关，否则会损坏仪器或烧毁保险丝。
3、轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率，根据轴承内孔尺寸选择相应的轭铁时，应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜，轭铁与主机端面须吻合。
6、必须当主机断电后，方可取轭铁中的加热部件。
7、轴承升温时，孔径涨量参照公司提供的参数表。 |
备注：加热内径超过200mm的工件，我公司将接受用户预约订货，为你特制大功率加热器。
五、操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好，通电后用测电笔测试。
4、按动启动按钮，主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电，停止加热。
7、根据不同规格的轴承或其它工件，选择不同的轭铁套上，将此轭铁 放在主机的顶端面上，应吻合平整。
8、加热时，应将传感器插入“传感插座”，并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度，将会自动关断电源或按一下停止开关。
10、停止加热后，轭铁向左或向右移动，取下轴承后将轭铁再放回主机顶端。
11、如果重复使用，不间断地加热轴承，只需要将所加工的轴承再套进轭铁，按一下启动按钮即可。
六、注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前，严禁按启动按钮开关，否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率，根据轴承内孔尺寸选择相应的轭铁时，应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜，轭铁与主机端面须吻合。
6、必须当主机断电后，方可取轭铁中的加热部件。
7、轴承升温时，孔径涨量参照下表。
|
