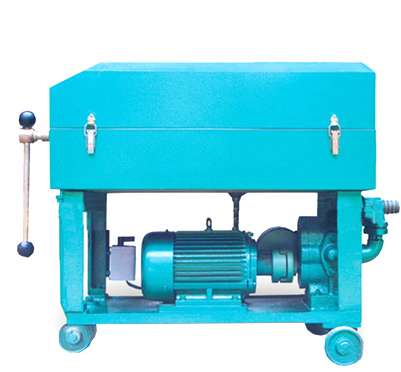

BASY板框式加压滤油机

2021-10-19 15:28:42

299次

板框式加压滤油机技术参数

　

名称	单位	BASY(B)-0.7/224 (BASY-50)	BASY(B)-1.2/224 (BASY-80)	BASY(B)-1.8/280 (BASY-125)	BASY(B)-2.0/280 (BASY-160)
额定流量	L/min	50	80	125	160
过滤面积	平方米	0.7	1.2	1.8	2.0
过滤压力	Pa	2.5X10.51最大过滤压力5.88x105Pa滤油粘度CST<=33
滤框数量	块	8	11	13	15
滤板数量	块	9	12	14	16
滤纸规格	mm	234X234		300X300
滤框规格	mm	224X224		280X280
电机功率	KW	1.1		3.0
进口管径	寸	1"		2"
出口管径	寸	3/4"		1 1/2"
配套产品	名称	H-1.2电热恒温干燥箱

注：1.型号中（B）表示采用防爆电动机的滤油机，供有防爆要求的场合使用；

    2.BAY型是旧型号

该系列滤油机结构紧凑，体积小，重量轻，使用方便，可操作性强，性能可靠，过滤效果好，是您油品处理的良好、经济实惠的选择。
　

用途
本机专供电厂、变电所（站）、供电所、油库及有关工厂企业对变压器油、电容器油等各种绝缘油以及液压油、润滑油进行过滤，去除其中的杂质和水份，提高油液的各种性能。对于粘度较高的油液，也可以采用加热降低其粘度的方法进行过滤，具有良好的净化作用，既节约成本，又保护了环境，是理想的节油回收设备。特别适用于大型进口设备的润滑冷却系统的净化，能保证设备的正常运转，延长机内昂贵的进口油的更换周期。

主要结构形式
本机是由齿轮泵、滤清器、安全阀、回油阀、放液水嘴、滤床（包括压力表、滤板、滤框、滤纸、油盘）、前支架、后支架、底盘、拉杆、联轴器及电动机组成，其中滤板、滤框交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由电动机通过联轴器带动齿轮泵旋转，使油液压入滤床，通过滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的余油吸入滤清器。放液水嘴供提取油样。
