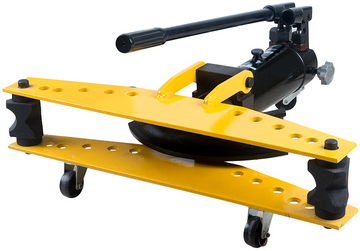

SWG-2A手动液压弯管机
|
|
主要技术参数
|
|
型号
|
SWG-2A
|
|
最大工作压力
|
44Mpa
|
|
最大工作行程
|
250 mm
|
|
弯管角度
|
∏/2≤a<∏
|
|
曲率半径
|
4D
|
|
液压油牌号
|
N15
|
|
管子外径系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
|
|
整机重量
|
60kg
|
|
外形尺寸
|
76×38×23cm
|
|
|
SWG-3B手动液压弯管机
|
|
主要技术参数
|
|
型号
|
SWG-3B
|
|
最大工作压力
|
59Mpa
|
|
最大工作行程
|
320 mm
|
|
弯管角度
|
∏/2≤a<∏
|
|
曲率半径
|
4D
|
|
液压油牌号
|
N15
|
|
管子外径系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0
|
|
整机重量
|
130kg
|
|
外形尺寸
|
96×42×28cm
|
|
|
SWG-4D手动液压弯管机
|
|
主要技术参数
|
|
型号
|
SWG-4D
|
|
最大工作压力
|
62Mpa
|
|
最大工作行程
|
420 mm
|
|
弯管角度
|
∏/2≤a<∏
|
|
曲率半径
|
4D
|
|
液压油牌号
|
N15
|
|
管子外径系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
75.5×3.75 88.5×4.0 108×4.5
|
|
整机重量
|
190kg
|
|
外形尺寸
|
122×48×29cm
|
|
|
SWG-2A-I支撑式手动液压弯管机
|
|
主要技术参数
|
|
型号
|
SWG-2A-Ⅰ主要技术参数
|
|
最大工作压力
|
44Mpa
|
|
最大工作行程
|
250 mm
|
|
弯管角度
|
∏/2≤a<∏
|
|
曲率半径
|
4D
|
|
液压油牌号
|
N15
|
|
管子外径系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
|
|
整机重量
|
60kg
|
|
外形尺寸
|
76×38×23cm
|
|
|
|
|
SWG-2A-2 小车分离式液压弯管机 |
|
主要技术参数
|
|
型号
|
SWG-2A-2
|
|
最大工作压力
|
44Mpa
|
|
最大工作行程
|
250 mm
|
|
弯管角度
|
∏/2≤a<∏
|
|
曲率半径
|
4D
|
|
液压油牌号
|
N15
|
|
管子外径系列
|
21.3×2.75 26.7×2.75 33.5×3.25
42×3.25 48×3.5 60×3.5
|
|
整机重量
|
60kg
|
|
外形尺寸
|
76×38×23cm
|
|
