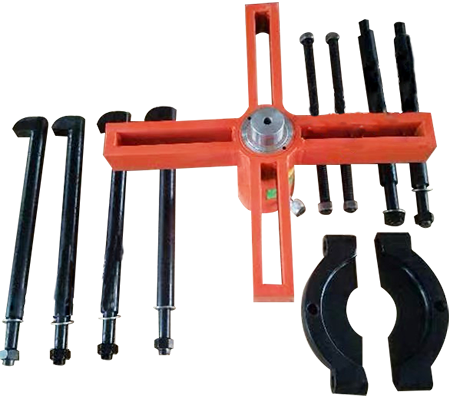

CK皮带轮专用拉拔器

操作程序指南   Operate the guidebook

一、工作原理

液压分体式拉马是一种以手动或电动油泵为动力通过高压油管的传递使拉马主体的大活塞向前推进，勾爪勾住被卸物承反作用力，钩爪相对应后退，把被拉物体拉出，实现拉卸之功能。

二、    应用范围和特点

分体式液压拉马是一种替代传统拉马的理想化新工具。操作方便，使用省力，不受场地限制，本拉马结构紧凑，使用灵活，重量轻，体积小，携带方便，该拉马广泛适用于工厂、厂矿、油田、铁路、码头等修理场所。手动油泵能在无电源的情况下使用适应各种工作环境。泵和拉马主体是由快速接头和高压油管连接的，故操作人员可远离拆卸物进行操作，使用方便安全，油泵采用高低供油，无负载时流量大，行程速度快，有负载时流量小压力高。大吨位拉马50T—500T可采用ZB电动油泵同时配备安装小车，车上备有锁紧装置，能保证在拉卸工作中拉爪不会滑脱张开。

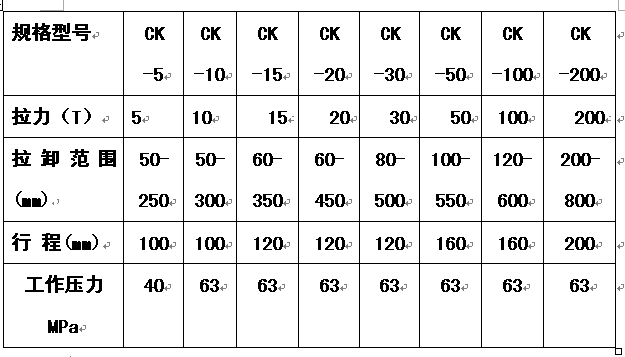

三、    技术参数

规格型表中参数可能因为改良而变更，恕不另行通知。

四、使用方法与注意事项

1、使用时先用给手动泵加满液压油，再按顺时针方向旋紧手动泵右边头部回油阀。（电动泵请参考电动泵说明书）本液压拉马在-5℃~45℃中使用，采用（GB443-84）N15机械油；在-20℃~-5℃中使用，采用（GB442-64）合成锭子油。机件比较精密，在换油或加油时，必须使用经过过滤后的液压油。取出后端罩盖，旋下内六角螺钉，既可加油。

2、先将主体及拉卸部分安装上被卸工件，用调节螺母调节好距离，把钩爪座调整到爪钩抓住所拉物体。旋紧手动泵的回油阀杆，手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出。欲使活塞起动杆缩回去，只须用手柄开槽端将回油阀杆按逆时针方向微微旋松，活塞起动杆在弹簧作用下渐渐回缩，主体活塞徐徐复位。

3、使用过程中如果发现有空打现象时，可将泵竖起旋松回油阀杆，掀动手柄空压几下，排除泵内空气，然后在旋紧回油阀杆，既可继续使用。

4、液压拉马的活塞起动杆有效距只有50mm，故使用时伸距不得大于50mm,当没有拉出时停止，松开回油阀门，让活塞起动杆缩回去，调好后第二次再重复1、2、3步骤拉出为止。使用前应根据被拉物体的外径，拉距及负载力，选择相应吨位的液压拉马，切忌超载使用，避免损坏。

5、为防止超载引起机具损坏，液压装置内设有超载自动卸荷阀，当被拉物体超过额定负载时，超荷阀会自动卸荷，而改选用更大吨位的液压拉马。

6、高压胶管经长期使用容易老化变质，应注意使用前检查，当压力为50Mpa/cm2时发现有突起现象，就不能继续使用，必须从新更换。
