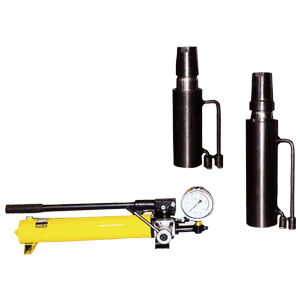

YDCJ型千斤顶是一种预应力穿心前卡式千斤顶。是专门用于张拉测力或放张φ12.7、φ12.9、φ15.24、 φ15.9mm钢绞线和(6-7)φ5mm高强钢丝束的单根张拉千斤顶，且前端可带顶压器进行锚具顶压锚固，也可进行自锚，可用于先张法、后张法的预应力混凝土结构，桥梁等施工中。另外，YDCJ240千斤顶带有止转机构，可防止油缸、活塞、穿心拉杆相对转动。并设有标尺，可方便的观察张拉行程。由于夹具在千斤顶前端，钢绞线外露长度仅需200毫米即可张拉锚固。该千斤顶方便夹片的更换及维护，简化操作程序，节省操作时间，使用安全、可靠。
YDCJ系列千斤顶技术参数
|
型号 |
项目 |
公称张拉力(KN) |
公称油压(MPa) |
张拉面积(cm2) |
张拉行程(mm) |
穿心孔径(mm) |
顶压器 |
质量(kg) |
外形尺寸(φ×L)mm |
|
顶出力(KN) |
公称油压(MPa) |
|
YDCJ200 |
200 |
61 |
37.68 |
200 |
20 |
38 |
50 |
20 |
φ104×430 |
|
YDCJ240 |
240 |
55 |
44.16 |
200 |
18 |
26.34 |
50 |
22 |
φ104×530 |
|
YDCJ250 |
250 |
50 |
54.95 |
200 |
20 |
38 |
50 |
24 |
φ124×510 |
|
|
|
|
|
|
-
|
|
技术参数 |
|
型号 |
额定油压Mpa |
张拉力kN |
行程mm |
穿心孔径mm |
外形尺寸mm |
质量kg |
钢绞线预留长度mm |
|
YCQ25型 |
50 |
255 |
200 |
Φ19 |
Φ110*525 |
20 |
280 |
|
YCQ30型 |
50 |
310 |
200 |
Φ19 |
Φ125*426 |
30 |
280 |
|
|
主要用途 |
|
一种预应力穿心前卡式千斤顶，用于YM15、YM18、YM13及其他钢绞线锚具有粘结和无粘结筋的单根张拉，或者多孔锚具的逐根张拉。千斤顶内设有止转装置，能有效地防止张拉时千斤顶和钢绞线旋转。张拉时既可自锁锚固也可顶压锚固，需顶压锚固时，需在千斤顶端部装上顶压器，在油泵路上加装FL型分流阀。其中YCQ10型前卡式千斤顶主要用于调索。
|
|
|
|
