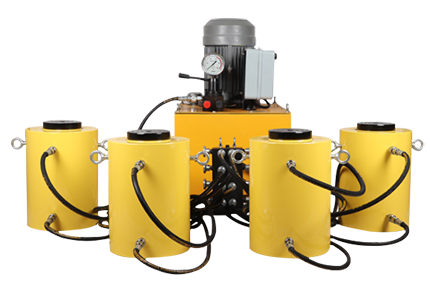

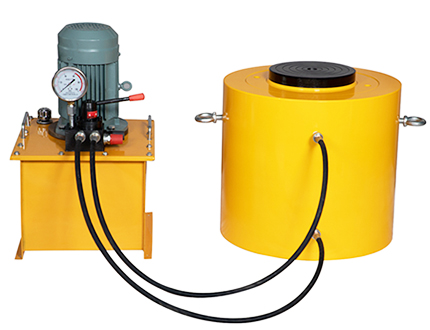

CLRG双作用大吨位千斤顶

2021-10-19 20:20:05
1096次


CLRG(双作用大吨位千斤顶)

吨位液压缸具有独特支撑设计,可承受油缸能力 10 %的侧向负载,而油缸无损坏。

双作用,液压回缩。

◆适用于大吨位的顶升场合.
◆双作用,液压回位.
◆镀铬活塞杆抗腐蚀及耐磨损.
◆标准的安装孔设于底部.
◆缸内表面特殊工艺处理保证更耐久的使用.
◆NPTF干密封螺纹设计并配备有高性能快速接头.
◆经特殊处理的烤漆表面提供更强腐蚀能力.



承载能力@700barton(kN)

行程(mm)

型号

有效面积(cm2)

液压油容量(cm3)

本体高度A(mm)

50(539) 50 CLRG-502 77.0 38.5 385 192 162
100 CLRG-504 77.0 38.5 770 385 212
150 CLRG-506 77.0 38.5 1155 577 262
200 CLRG-508 77.0 38.5 1540 770 312
250 CLRG-5010 77.0 38.5 1924 962 362
300 CLRG-5012 77.0 38.5 2309 1155 412
100(929) 50 CLRG-1002 132.7 61.9 664 309 182
100 CLRG-1004 132.7 61.9 1327 619 232
150 CLRG-1006 132.7 61.9 1991 928 282
200 CLRG-1008 132.7 61.9 2655 1237 332
250 CLRG-10010 132.7 61.9 3318 1546 382
300 CLRG-10012 132.7 61.9 3982 1856 432
150(1390) 50 CLRG-1502 198.6 96.5 993 482 196
100 CLRG-1504 198.6 96.5 1986 965 246
150 CLRG-1506 198.6 96.5 2978 1447 296
200 CLRG-1508 198.6 96.5 3971 1930 346
250 CLRG-15010 198.6 96.5 4964 2412 396
300 CLRG-15012 198.6 96.5 5957 2895 446
200(1861) 50 CLRG-2002 265.9 127.0 1330 635 216
150 CLRG-2006 265.9 127.0 3989 1905 316
300 CLRG-20012 265.9 127.0 7977 3809 466
250(2565) 50 CLRG-2502 366.4 152.6 1832 763 235
150 CLRG-2506 366.4 152.6 5497 2289 335
300 CLRG-25012 366.4 152.6 10993 4578 485
300(3193) 50 CLRG-3002 456.2 151.4 2281 757 312
150 CLRG-3006 456.2 151.4 6843 2270 412
300 CLRG-30012 456.2 151.4 13685 4541 562
400(3919) 50 CLRG-4002 559.9 193.5 2800 967 375
150 CLRG-4006 559.9 193.5 8399 2902 475
300 CLRG-40012 559.9 193.5 16797 5804 625
500(5114) 50 CLRG-5002 730.6 247.6 3653 1238 419
150 CLRG-5006 730.6 247.6 10959 3713 519
300 CLRG-50012 730.6 247.6 21918 7427 669
600(5987) 50 CLRG-6002 855.3 295.4 4276 1477 429
150 CLRG-6006 855.3 295.4 12829 4431 529
300 CLRG-60012 855.3 295.4 25659 8862 679
800(8234) 50 CLRG-8002 1176.3 387.0 5881 1935 474
150 CLRG-8006 1176.3 387.0 17644 5806 574
300 CLRG-80012 1176.3 387.0 35288 11611 72
1000(10260) 50 CLRG-10002 1465.7 541.7 7329 2709 564
150 CLRG-10006 1465.7 541.7 21986 8126 664
300 CLRG-100012 1465.7 541.7 43972 16252 814



表中参数可能因为改良而变更,恕不另行通知。

使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。
6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构,起重完后,即可快速取出,但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱,腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
四、注意事项
1、使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
2、使用时,不得加偏载或超载,以免千斤顶破坏发生危险。 在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
3、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
4、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用寿命,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa(1050Kgf/cm2)试验。但由于胶管容易老化,故用户需经常检查,一般为六个月,频繁用者为三个月。检查时用87.5Mpa(875Kgf/cm2)试压,如有爆破、凸起,渗漏等现象则不能使用。
6、操作时应严格遵守技术规范,用户要根据使用情况定期检查和保养。
