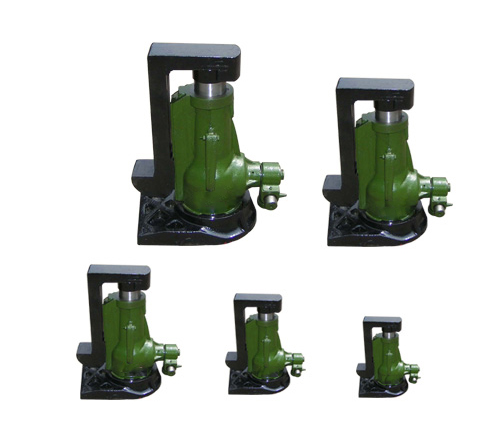

QL系列螺旋两用起顶机

QL系列螺旋两用起顶机

一、 适用范围
螺旋两用起顶机是用来起顶各种重物的理想工具之一。在机身上装有脚钩、可用于重物处于较低起顶位置时的工作状态，使用中比一般千斤顶具有更多的优点。
本产品适用铁道调整、建筑工程、桥梁安装、坑道作业及车辆重物的装卸和机械设备维修等工作起重场合。操作方便、安全可靠。
二、 技术参数

最大起顶量(t)	最大钩重力(t)	起重高度(mm)	最低高度(mm)	钩脚高度(mm)
5	2	130	270	65
10	4	150	310	65
20	8	180	370	75
32	12.8	180	380	85
50	20	250	520	90

三、 工作原理
本产品是手动式起重工具、结构主要以棘轮，大小园锥齿轮、支架、螺杆、升降套筒和脚钩等另部件组成。板动棘轮组通过大小园锥齿轮使螺杆旋转，由铜螺母带动升降套筒上升或下降，达到起顶之目的。
四、 使用方法
1、 使用前必须检查各部件是否正常。
2、 应在额定起重、钩重量的范围内使用。
3、 使用时将本机直放于地面，机体应尽量靠近重物，避免倾斜。
4、 扳正棘轮（撑牙）方向，用于直接转动棘轮使升降套筒上升，直至顶盘与重物接触为止，然后插入手柄往扳动即开始起重。
5、 起升高度应注意境界线，当升降套筒上出现红色线条时，表示已升至该千斤顶的额定高度，应立即停止起升。
6、 起升工作完毕或欲使重物下降时，先拔出手柄，将撑牙推向下降方向，再插入手柄往返扳动，千斤顶的升降套筒随即渐渐下降。
五、 维护保养
1、 经常保持本机清洁，勿使沾积尘土；经常加注润滑油，使各磨擦配合部件保持灵活可靠。
2、 本机不得任意抛扔撞击，以免损坏机件而影响使用。
3、 本机在使用中，用户根据使用情况作定期检查。
4、 如发现机件损坏严重，应及时更换，以免发生事故。
